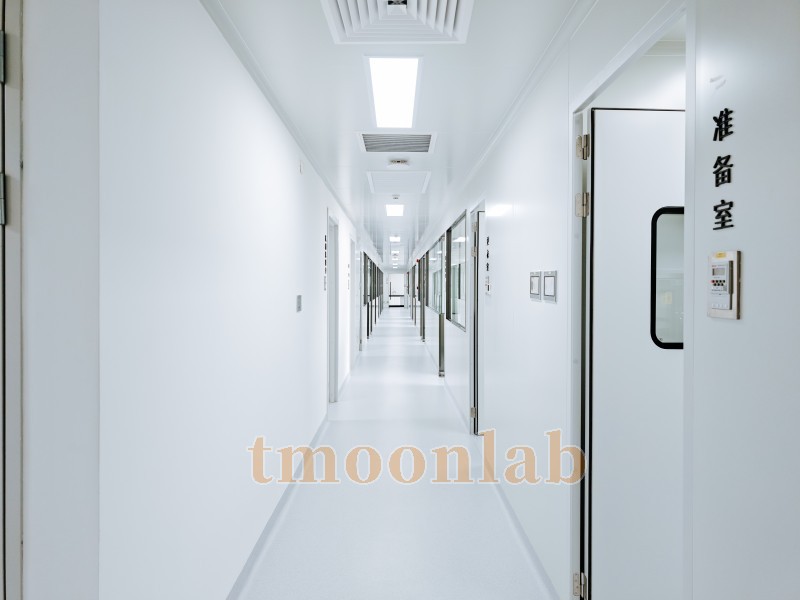

某制药企业实验室建设案例展示-tmoonlab承建

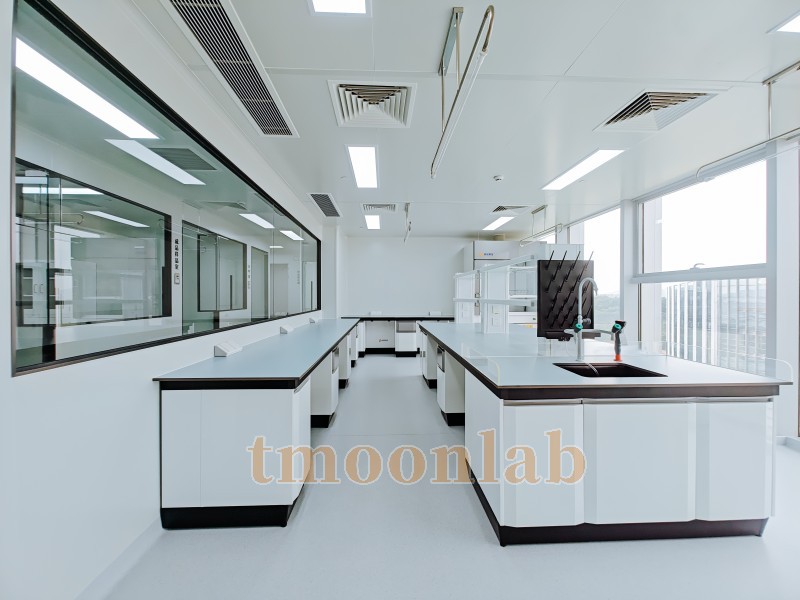

天盟（TMOON LAB）实验室工程总包模式建设规划：   　实验室项目建设涉及面广，范围包括实验室装修设计、给排水系统、电气系统、通排风系统、暖通空调系统、供气系统、纯水系统，动物房、洁净实验室、恒温恒湿实验室和实验家具等，是一项复杂的系统工程，具有专业技术性强、相互衔接紧密度高，交叉施工难度大等特点。实验室各专业建设相互交错、穿插进行，装修，水电、排风、补风、空调、供气等专业必须周密设计，统筹安排，精心施工，才能保证施工进度和质量。此外，实验室恒温恒湿、纯水。弱电等专业也有其特殊要求。综上所述，实验室建设不同于普通的建设项目，具有综合性、专业性、系统性强的特点，必须统一部署，总体协调，集中建设，才能从组织管理的源头更好的控制项目风险。EPC总包模式确保项目建设的质量、进度和风险控制，以及满足建成后科研、检测工作的使用要求。天盟（TMOON LAB）实验室工程总包模式的建设6大优势：1、集中建设，从全局出发，统一规划建设，可以从源头上防止设计、施工中的拥堵、错位。2、项目总体打包招标，谈判空间大，更利于项目投资成本控制。3、统一组织施工，责任明确，沟通协调的中间环节减少，避免分包时产生相互推诿，互踢皮球的现象。4、业主，监理等管理单位的管理线路明晰，工作量明显减少，专业性要求相对下降。5、统筹部署，项目质量和工期更有保障。6、项目售后，责任明确，不用多家协调，多头管理，服务保障性好。天盟（TMOON LAB）实验室服务流程：1、结合国内外实验室的历史、现状及发展趋势，专业化的设计理念;2、各类实验室(恒温恒湿和生物安全)相关环境评估分析;3、各类实验室功能需求分析、仪器设备配套、装修材料要求;4、各类实验室施工工艺方法、人体工程学原理知识、可持续发展方案。天盟初步设计： 1、勘察现场、了解现场环境特点;2、领悟客户的想法与要求，消化并加以分析;3、有针对性地收集相关资料：包括相应的仪器设备、实验室操作流程等;4、确定设计风格，规划整体平面布局，与客户交流;5、确定平面方案后进行整体的设计，彩色效果图绘制、备注说明、文字方案、工程预算等。天盟施工方案：1、确定整体设计方案;2、对现场细部考察，了解客户对材料品牌或其他方面的特殊要求;3、深化图纸：包括设计说明、文字方案、工程预算、平面图、立面图、部面图、色彩效果图、关键部位大样图、给排水、电气、暖通等体与细节等达到按图4、确定方案后，输出全套施工图纸。天盟项目实施：1、施工方案确认交底，组建项目部，进行施工前人、财、物的各项准备工作;2、严格根据施工工艺、施工进度计划施工，确保施工质量及进度，隐蔽工程要监理方验收合格后，进入下一道工序施工。3、加强客户沟通，对项目变及时调整;4、及时上报竣工资料，做好工程交接工作。天盟（TMOON LAB）实验室拥有17年实验室建设经验，服务大中型企业6000+,全国各个区域提供技术服务支持。我们的服务：实验室规划建设   实验室设计布局   实验室改造翻新   实验室家具订制   通风系统改造我们的经营项目：实验室智能化系统工程设计、销售；建筑装饰装修工程，机电设备安装工程；实验室仪器、耗材、净化设备研发与销售；净化工程及通风环保工程的设计与施工。----------------------------------------------------------------------------------------------------------------------------------------------------------实验室解决方案推荐阅读：实验室装修装饰工程解决方案　　 　 实验室供气系统工程解决方案实验室净化系统工程解决方案　 　 　实验室通风设计工程解决方案实验室废水处理系统解决方案　　　   实验室废气处理系统解决方案 案例细节图及查看更多案例　请点击这里‍天盟实验室工程项目建设范围包括：实验室整体设计规划、实验室装修设计、给排水系统、电气系统、通排风系统、暖通空调系统、供气系统、纯水系统，动物房、洁净实验室和实验室家具配套等。天盟实验室建设整体解决方案服务商，承接各类实验室整体建设，15年实验室行业解决方案经验，做过上百个行业的实验室建设，咨询业务请致电15902991612。

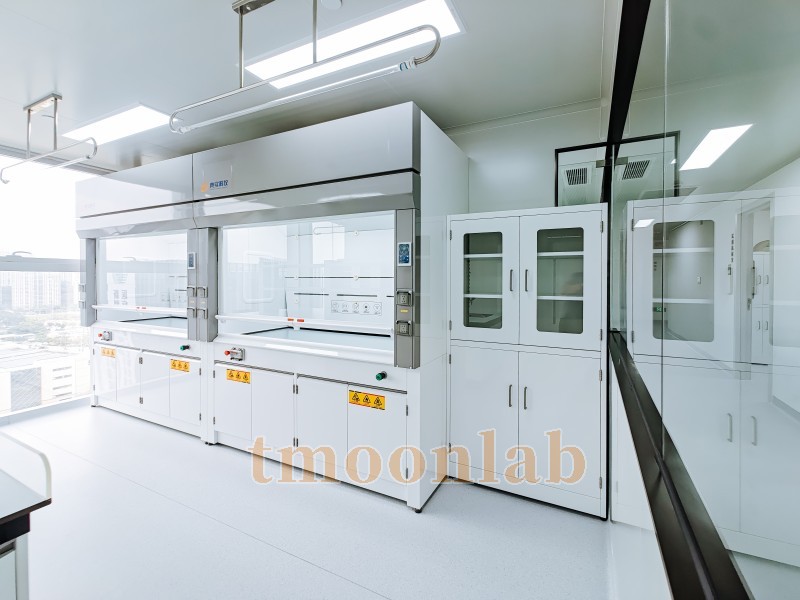

实验室通风系统介绍实验室的两种通风方式：局部通风与全室通风（一）实验室局部通风：局部通风是有害物质产生后就近排出，能以较少的风量排走大量的有害物质，能量省且效果好，能够改善现有的实验室条件，经济且可行。包括：通风柜通风桌面式通风柜通风生物安全柜通风原子吸收罩通风万向排气罩通风不锈钢排气罩通风排风试剂柜通风排风药品柜及其他实验室排风的仪器设备通风（二）实验室全室通风对整个房间进行通风换气，用送入室内的新鲜空气将房间里的有害气体浓度稀释到卫生标准的允许范围之内，同时，将室内污染的空气直接或经过净化处理后排放至室外大气中。包括：自然通风机械通风※常用于室内不设通风柜而且又需排出有害物质的房间。实验室通风系统一般由哪些部分组成实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。1. 通风设备：实验室常用通风设备主要有：排毒柜、原子吸收罩、万向排气罩、桌面式通风罩等。（1）排毒柜是安全处理有害、有害气体或蒸汽的通风设备，作用：用来捕捉、密封和转移污染物以及有害气体，放置其逃逸到实验室内，这样通过吸入工作区域的污染物，是操作者吸入接触的污染物最小化。排毒柜内的气流是通过排风机将实验室内的空气吸进排毒柜，将排毒柜内污染的气体稀释并通过通风系统排到户外后，可以达到低浓度扩散。（2）万向抽气罩是进行局部通风的首选，安装简单、定位灵活。通风性能良好，能有效保护实验室工作人员的人身安全，适用于液相色谱、气相色谱或废气量不大且没有高温的实验。（3）原子吸收罩主要适用于原子吸收仪等涉及高温且需要局部通风的大型精密仪器，要求定位安装，也是整体实验室规划中必须考虑的因素之一。（4）桌面通风罩主要适用于有机化学或需要长时间蒸馏的实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。2.通风管道：对于一般的普通建筑，若室内排出的气体没有腐蚀性，通风管道可以采用镀锌钢板，对于产生有腐蚀性气体的实验室，风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。在一般的实验室通风工程，室内大多采用PVC风管、室外采用玻璃钢风管。对于室内层高不足的实验室或采用大型风管的实验室，一般采用矩形风管，以便与现场空间匹配，在满足风管要求的前提下，尽量减小风管占用空间。圆形风管采用插件连接，矩形风管采用法兰方式连接，根据实际情况也可采用插件方式连接。3.风机：风机主要有轴流风机、斜流风机、离心风机。轴流风机、斜流风机适用于风压小、管路短的通风系统，如，直接排至窗外或墙外的通风系统，简称：直排；玻璃钢离心风机适用于管路长的通风系统，如，通过风管井或外墙接管排至屋顶，简称：屋顶排放。风机的材质：一般分为玻璃钢、PP、PVC等。分估计的型号根据风量和风压选择。4.通风控制系统：通风控制系统可根据不同的情况采用不同的控制方式，如，单台通风设备定风量通风控制系统、多台通风设备变频控制系统、多台通风设备变频+变风量通风控制系统。实验室通风系统规划设计应该考虑的六大要素1.安全安全要素能够保证实验室内操作人员安全，以及保证实验室周边环境安全。各国关于实验室安全都有较为细致的标准，而安全也是实验室最为重要的目的之一。为了保证实验室内操作人员安全，我们需要对各种实验室设备的气流准确控制，例如，常用的通风柜、生物安全柜、万向排风罩以及实验动物设备当中的动物笼架等，其控制目的是保证明验当中产生的有毒有害气体不会溢出而危及人员安全。关于实验室周边环境安全的保证，则通常是经过保证实验室的负压来完成的。2.压力控制通常的生物化学实验室都要求保证实验室负压，防止实验室产生的毒害气体流入临近的办公区域，形成穿插污染。3.节能在能源问题越发慌张的今天，节能曾经成了实验室管理者十分关怀的一个内容。通常的商用建筑物，为了节约能耗，采用的仅仅是15%的新风，而且建筑物是每周5天，每天10小时运作。而关于实验室，采用的常常是100%全新风，每周7天，每天24小时运作，因而能耗宏大，必需在保证平安的前提下，尽量降低能耗。4.温馨保证实验室适宜并且稳定的温湿度，气流稳定无异味，为实验室的工作人员提供一个温馨的工作环境，以进步工作效率。5.易维护过于复杂的系统，常常需求定期维护，维护程序复杂并且费用高。所以一个良好的控制系统应该尽量简单牢靠，维护简单或者不需定期维护。6.便当日后的改造或扩建　控制系统的设计应该尽量思索日后的改造和扩建。使得通风柜等设备的更新、移位、增加，实验室压力极性的变换等尽量简单。附：部分实验室通风系统设计案例案例一：案例二：案例三：案例四：案例五：西安博尔实验室设计公司为您提供实验室通风柜，通风橱，实验室通风工程规划方案，从沟通-勘察现场-设计规划-出方案-施工安装-提供一站式实验室服务。天盟实验室通风工程解决方案一站式服务：029-85223615（通风设备、通风系统、通风工程施工一站式服务）----------------------------------------------------------------------------------------------------------------------------------------------------------实验室解决方案推荐阅读：实验室装修装饰工程解决方案　　 　 实验室供气系统工程解决方案实验室净化系统工程解决方案　 　 　实验室整体设计工程解决方案实验室废水处理系统解决方案　　　  实验室废气处理系统解决方案
